Network Nedir?
Basitçe açıkalayayım bağlı olmak demektir, iletişim demektir,
O zaman computer network bilgisayar ağları, bilgisayarların iletişimi demektir.
Daha net bir şekilde şudur; Kablolarla donanımın bilgisayarla bağlı olması ve bilgi paylaşımı demektir.
Gördüğünüz gibi iletişim halinde olan bir sürü cihaz, networkte olan cihazlar..
Peki amaçları ne? Uygulamaları ne Network denilen şeyin?
1-Kaynak Paylaşımı
--Donanım paylaşılır(diskler,yazıcılar..)
--Yazılım Paylaşılır.
2-Bilgi Paylaşımı
--Kolay Ulaşılabiilirlik(dosyalar,ver,tabanları..)
--Arama yeteneği(www)
3-İletişim
--Email
--Mesaj dağıtımı
4-Remote Computing -Bir Nevi uzaktan erişimle kontrol gibi düşünebiliriz
5-Distributed Processing- Dağıtılmış İşlemler, Görev dağılımları.
Şimdi Yavaştan başlayalım önce bilmemiz gereken basit bir şey daha var
"NODE" nedir?
Türkçesi düğüm demektir, Ağa bağlı herhangi bir öğe bir Düğüm olarak kabul edilebilir.
Şimdi Gelelim Network Topolojilerine
1-Bus Topology:
Resimde gördüğümüz gibi anlatıyım size;
--Kurulumu kolay bir topolojidir
--Lineer bus olarak da adlandırılır.
--Bir kablo tüm nodelara bağlıdır.
--Az kabloyla çok iş gibi görünür ama;
--Çok yavaş ve Bir yerde sorun olsa tüm sistemi etkileyecek bir topoloji türüdür..
2-Star & Tree Toplogy
Gene resim üzerinden görülene göre anlatalım;
--Tüm nodelar merkezdeki bir huba bağlıdır.
--Mantık şudur; paketler huba gönderilir, hubta paketleri hedeflere teslim eder.
--Kurulumu basittir, Tek bir kablo sorunu tüm sistemi etkilemez.
--Ama çok fazla kablolama olur ve merkez hubtaki sorun tüm sistemi bitirir.
--Dünya üzerinde en çok kullanılan topolojidir.
3-Ring Topology
--Nodelar devamlı birbirini beklemek zorundadırlar alışveriş için.
--Data ne zaman gidecek gönderilecek bunu önceden biliriz.
--Birbirlerini bekleyen datalardan dolayı asla karışıklık olmaz.
--Ama çok yavaş bir sistemdir ve kablolaması çok sorundur.

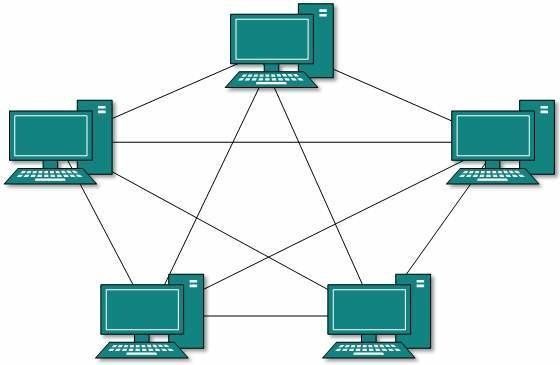

4-Mesh Topology
--Tüm bilgisayarlar görüldüğü gibi birbiriyle bağlantılıdır.
--Kullandığımız internet mesh network'e en güzel örnektir.
--Datalar her zaman ulaşırlar kesin olarak.
--Kablolaması ve Kurulumu çok zordur.
Şimdide Sizle Genel Network Tiplerini Tanıyalım..
1-LAN(Local Area Network)
--Yerel ağ bağlantısı olarak da bilinir, aynı veya yakın ortamdaki makinelerin networkudur,
Çeşitleri vardır, client-server ve peer-to-peer gibi.
Gördüğünüz çeşit client-server olanı;
--Burda bir yönetici makine vardır.
--Yönetmek Kolaydır.
--Servera kurduğunuz yazılımla makinelerde kullanabilirsiniz.
--Hem küçük hem de büyük networklerde kullanılabilir.
--İnternet kafeleri örnek gösterebiliriz.

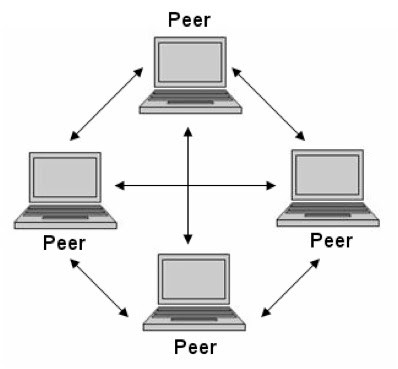

Gördüğünüz ise peer-to-peer olan çeşidimiz.
--Karmaşa yaşanabileceği için yönetmek zordur.
--Tüm makineler eşit yetkidedir.
--Kurulumu kolay ucuzdur.
--Maksimum 10 bilgisayarla yapılabilir.
--Bir yazılımı kullanmak için ayrı ayrı herkes kurması gerekir.

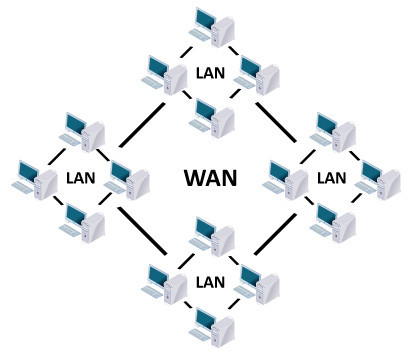

2-WAN(Wide Area Network)
Geniş alan ağı, kuruluşların farklı coğrafi bölgelerde yer alan ofisleri (şube, mağaza, fabrika, depo vb. ) arasındaki haberleşme ihtiyacını karşılayan bir altyapıdır(bu tanımı internetten aldım çok güzel tanımlamış basit olarak)
Olay aslında resimde görüldüğü kadar net.
3-MAN(Metropolitan Area Network)
Metropol alan ağı genellikle bir şehir veya geniş bir yerleşkede kullanılan bilgisayar ağıdır.
Teknokentlerde Oluşturulan Haberleşme Ağları Örnektir buna.

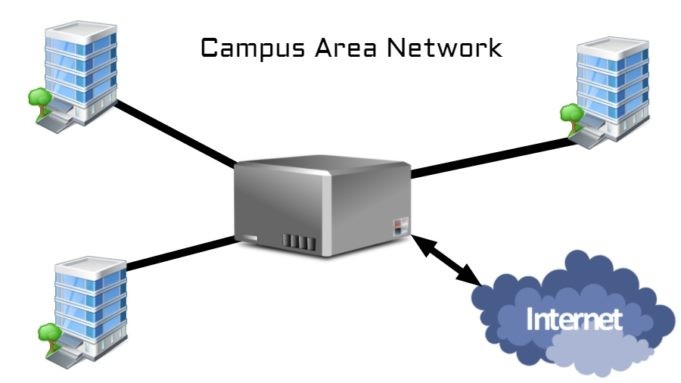

4-CAN(Campus Area Network)
Kampüs ağı (Campus Area Network), belirli bir coğrafi bölgeyle yerel ağların ara bağlantısının yapıldığı bilgisayar ağıdır.
Üniversitelerimizdeki ağlar buna örnektir.

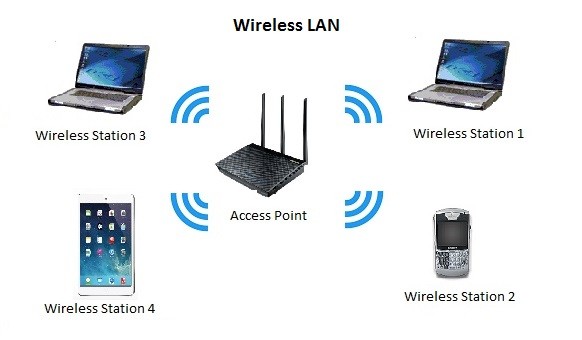

5-WLAN(Wireless Local Area Network)
Kablolu iletişime alternatif olarak uygulanan, RF (Radyo Frekansı) radyo teknolojisini kullanarak havadan bilgi alışverişi yapmayı sağlayan, amaçlı radyo işaretlerinin belirli bir frekans kanalında iletildiği, karasal (terrestrial) esnek bir iletişim yöntemidir.
Hepimiz kullanıyoruz zaten bu günün şartlarında.

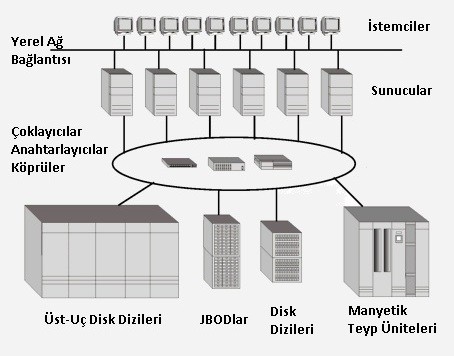

6-SAN(Storage Area Network)
SAN; sunucular ve depolama üniteleri arasında hızlı, güvenilir bağlantı sağlayan özelleştirilmiş bir ağ türüdür.
Evet arkadaşlar devam edelim..
Ağ Araçlarını tanıtalım

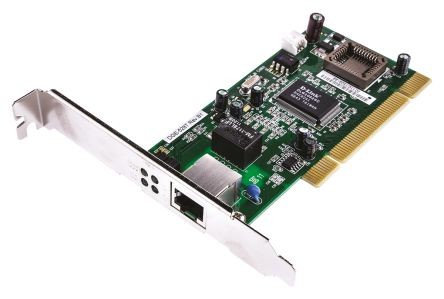

1-NIC(Network Interface Controller)
--Network kartı olarak da bilinir, Bizim bildiğimiz ethernet kartı yani
--Ne işe yarar? Bilgisayarımızla dışarıdaki ağ bağlantısı sağlar.
2-HUB
Ağ üzerindeki iki cihaz haberleşeceği zaman, gönderici veriyi hub a gönderir. Hub ise alıcı gözetmeksizin veriyi ağdaki tüm cihazlara iletir, sadece alıcı cihaz veriyi alır. Veriyi ağın tamamına dağıttığı için ağın trafik yoğunluğunu yüksek, performans düşüktür. Hub lar, ağın bant genişliğini bağlı cihazlara eşit dağıtır.
--Biraz uzun oldu fakat switch anlatacağım birazdan ikisi arasındaki farkı görmeniz için uzattım.

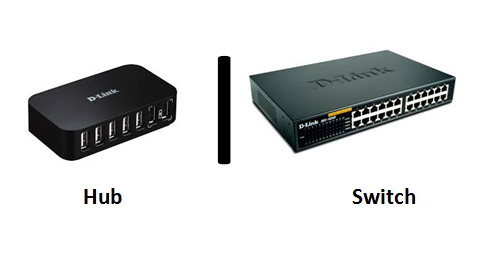

Switchle hubu beraber resim olarak koydum farkı biraz olsun görün diye.
3-Switch
Switch elektrik-elektronikte anahtar olarak bilinen bir teknik terim ve bilgisayar terminolojisinde ağ anahtarı anlamını taşımaktadır. Ağ anahtarı bilgisayarlar arasında iletişim kurmak ya da diğer ağ öğeleriyle bağlantı kurulmasını sağlayan bir donanımdır.
--Eee farkları ne switchle hubun o zaman?
--En büyük ve bana göre tek fark alıcı gözeterek işlem yapar switch, adamına göre muamele

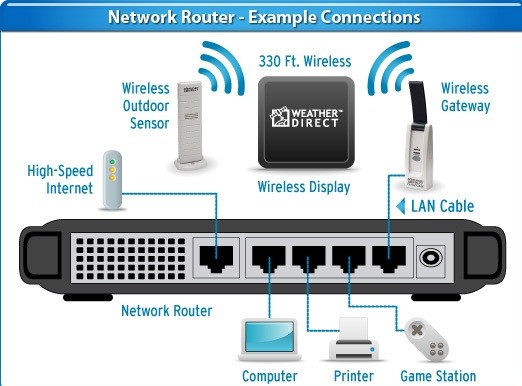

4-Router
Yönlendirici, aynı ağ iletişim kurallarını kullanan iki bilgisayar ağı arasında veri çerçevelerinin iletimini sağlayan ağ donanımıdır. Yönlendirme için OSI yedi katman modelinin üçüncüsü olan ağ katmanı kullanılır.
--Bir ara katmanları da ayrıntılı biçimde anlatıcam.

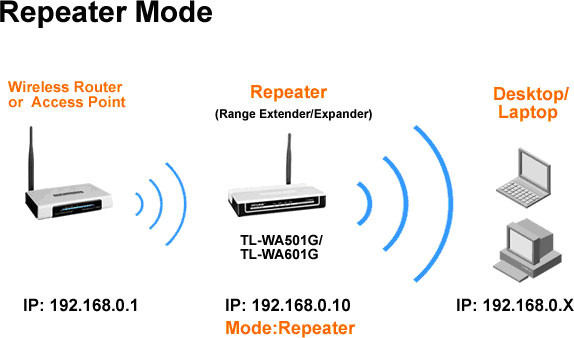

5-Repeater
Çok bi çetrefili yoktur, aldığı sinyali güçlendirir dışarı verir, mesela şu anda kullanılan özellikle xiaomi'nin çok yaygın olan sinyal güçlendiricisi buna örnektir

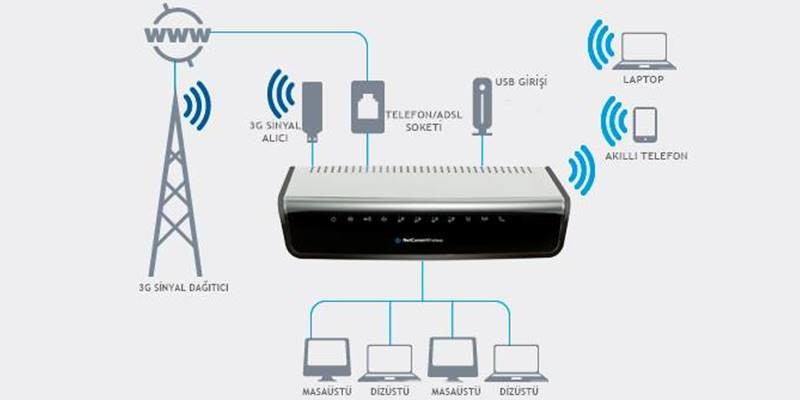

6-Modem
Modem, tanım olarak "Modülator" ve "Demodülator" kelimelerinin birleşiminden üretilmiştir. Çevirge ya da Modem, bilgisayarların genel ağa bağlantısını sağlayan ve bir bilgisayarı uzak yerlerdeki bilgisayar bağlayan aygıttır.

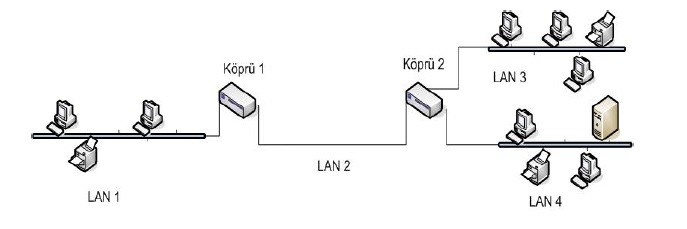

7-Bridge
Aktif bir ağ (network) cihazı olan köprünün amacı iki farklı ağı birbirine bağlamaktır. Bu cihaz yönlendiricilerin (routers) sık kullanılması ve ucuzlayan maliyetleri sonucunda günümüzde çok sık kullanılmamaktadır.
Kısaca bağlı olduğu iki ağdaki paketleri birbirine aktarır ve bu sayede sanki tek bir ağ varmış gibi çalışmasını sağlar. Bu cihazın yönlendirici (router) ile değiştirilmesi ile iki ağ arasında gereksiz trafik engellenmiş olur. Yani bir ağdaki paketin diğer ağa gitmesi gerekmiyorsa bu paket ilgili ağda kalarak diğer ağda trafik oluşturmaz.(Şadi Evren Şekerin Yazısından)
8-WAP(Wireless Access Point)
Access Point adı üstünde Türkçesi Erişim Noktası anlamına geliyor. AP cihazları birden fazla bilgisayarı mobil cihazı akıllı telefonları kısaca internete erişebilen tüm cihazları internete bağlayan cihazların ortak ismidir. Access Point ler genellikle kablolu bağlantıları kablosuz bağlantılara çevirmek için kullanılır.
--Günümüzde her yerde internete wifi diyerek bağlandığımız access pointlerdir
