Yazılı tarifin breadboard şemasına ihtiyacım var

suitdz1 · 18 Nis 2025

Selam millet bir fm vericisi devresinin yazılı yapılışını aldım ve yapmaya çalışıyorum ancak pek anlamadım gibi bu yüzden belki bu işten anlayan birileri varsa diye konuyu açtım.

İstediğim şey aşağıdaki tarife uygun bi şekilde breadboard devre görüntüsü istiyorum.
(Yalnızca aşağıdakine uygun olması iyi olur çünkü malzemelerim yetersiz)

Devre Şeması (Yazılı Tarif):

Aşağıdaki bağlantıları takip ederek kendiniz çizebilirsiniz:

1. Transistör (2N2222):

Emitter (E): Doğrudan GND'ye (toprak) bağlı.

Base (B):

1kΩ direnç ile +9V'a bağlı.

10kΩ direnç ile GND'ye bağlı.

Kulaklık kablosunun ses sinyal ucu (sol + sağ kanal birleşik) buraya gelir.

Collector (C):

22pF kondansatör üzerinden bobin'e bağlı.

Bobin'in diğer ucu +9V'a gider.

2. LC Tank Devresi (Bobin + Kondansatör):

Bobin: 5-7 sarım ince tel (havada serbest durur veya ferit çubuk üzerine sarılır).

22pF kondansatör, bobin ile Collector arasında paralel bağlanır.

3. Anten:

Collector'den çıkan ince bir tel (10-30 cm uzunluğunda).

4. Kulaklık Kablosu:

Toprak (GND): Devrenin toprak hattına bağlı.

Sol + Sağ Ses Kanalları: Birleştirilip Base'e bağlı.

Eğer alternatif devreler önericekseniz elimde
*22pF kondansatör
*2n2222 transistör
*1/4w 10k direnç
*1/4w 1k direnç

Mikrofonum yok telefonun kulaklik çıkışından bir kablo ile devreye baglanip sesi vermeyi planliyorum.

Bu malzemelere uygun devrelerde versenizde iyi olur.

abom · 18 Nis 2025

Selamlar...
Şu an devrenizi çizemiyorum. Tam olarak anlatım ve devre elemanlarını bildirirseniz elimden geleni yapabilirim.

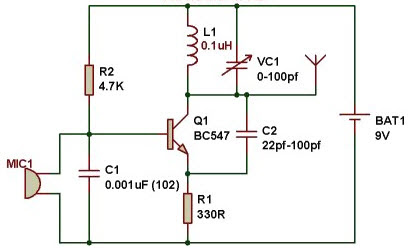

Size bir şema buldum sizinkine biraz andırıyor.
Buyrun.

suitdz1 · 18 Nis 2025

Devre elemanları;

22pF kondansatör
2n2222 transistör
1/4w 10k direnç
1/4w 1k direnç
Bobin
9v pil
Anten
Kulaklik kablosu (bir ucunda telefona girecegi uç var diğer ucu da kesik).

Bunlar var işte anlatım da yukarıdaki gibi.

Cellad1453 · 18 Nis 2025

Son attığın şemayı gpt ile biraz tartıştım elektriksel işlerden çok fazla anlamam. Abom abi daha iyi yönlendirecektir bilgisi bizden daha fazla ama gptnin yorumlarını da sana atayım.
(Mantığını anlaman için attım. Hazıra kaçmayın hiçbir zaman yoksa derslerde kayıp yaşarsınız.)
Tabii! Bu devre basit bir FM verici (radyo frekansı modülatörü) devresidir. Temel olarak bir ses sinyalini (telefon, bilgisayar, mikrofon vs.) alıp radyo frekansı üzerine bindirerek (modüle ederek) çevredeki bir FM radyoya iletir. Şimdi adım adım hem çalışma mantığını hem de yapımını anlatacağım:

1. ÇALIŞMA MANTIĞI

Ana bileşenler ve görevleri:

2N2222 Transistör: Bu NPN transistör, hem ses sinyalini yükseltir hem de osilatör görevi görür. Yani radyo sinyali üretimini sağlar.
LC Tank Devresi (Bobin + 22pF kondansatör): Bu ikili, belirli bir frekansta salınım (osilasyon) üretir. Bu salınım taşıyıcı sinyaldir. Ses sinyali bu sinyal üzerine bindirilir.
1k ve 10k Dirençler: Bu dirençler, transistörün çalışması için gerekli olan bias (kutup) voltajını sağlar. Transistörün doğru çalışması için çok önemlidir.
Kulaklık kablosu: Ses kaynağından gelen sinyali transistörün base ucuna iletir.
Anten: Osilatörün ürettiği radyo sinyalini çevreye yayar.

2. SIFIRDAN YAPILIŞI

Adım 1: Parçaları Hazırla

1 adet 2N2222 transistör
1 adet 1kΩ direnç (kahverengi-siyah-kırmızı)
1 adet 10kΩ direnç (kahverengi-siyah-turuncu)
1 adet 22pF seramik kondansatör
1 adet bobin (5-7 sarım, 0.5 mm tel, kalem üzerine sar)
9V pil ve pil başlığı
10-30 cm ince tel (anten)
Kırpılmış kulaklık kablosu
Breadboard ve birkaç jumper kablo

Adım 2: Bobini Yap

Kalem gibi silindirik bir objeye 5-7 kez tel sar.
Uçlarını aç bırak.

Adım 3: Devreyi Kur

Transistörün bacakları: Sol (Collector) – Orta (Base) – Sağ (Emitter)

Bağlantılar:

Emitter → GND
Base:
- 1k direnç ile +9V’a
- 10k direnç ile GND’ye
- Kulaklık sinyal ucu da base'e (dirençlerin kesişim noktasına)
Collector:
- Bobin ve 22pF kondansatör paralel olacak şekilde bağlanır
- Bobinin diğer ucu +9V’a gider
- Anten, Collector’dan doğrudan çıkar

Adım 4: Ses Kablosunu Hazırla

Kulaklık kablosunun uçlarını aç
- Ortak toprak (genelde bakır renkli) → GND’ye
- Sağ ve sol kanal (genelde kırmızı ve yeşil) birleştirilip base’e

Adım 5: Gücü Ver ve Test Et

9V pili bağla
FM radyonu aç, boş bir frekansta (örneğin 88-108 MHz arasında) tarama yap
Telefonundan ses çal (kablo takılıyken)
Ses radyoda duyuluyorsa: ÇALIŞIYOR!

Notlar:

Bu devre basit olduğu için frekans sabit değildir; dokunduğunda bile kayabilir.
Frekansı değiştirmek için bobin sarım sayısını ya da kondansatör değerini değiştirmen gerekir.
Anten uzunluğu sinyal menzilini ciddi şekilde etkiler.
Bu tarz vericiler bazı ülkelerde lisanssız olarak kullanılamaz, sadece deneysel ve eğitim amaçlı önerilir.

İstersen devrenin çalışırken osiloskop görüntüsünü veya ses-giriş/sinyal modülasyon şematiklerini de anlatabilirim. Geliştirmek de mümkün!

abom · 18 Nis 2025

Anlatımda bir eksiklik var.
Bu anlatımın orijinal şeklini yazarsanız yardımcı olmaya çalışırım.
